Schneider Power Logic PM5561

Generisches Modbus-Profil des Fremdgeräts:

Schneider Power Logic PM5561

Template-Name des Profils:

Power Logic PM5561

Funktionstest

Funktion	unterstützt, getestet mit / Beschreibung
Funktionscodes	fc1, fc2, fc03, fc04, fc10
Gateways	UMG 604, Firmware 4.051 UMG 96RM-E, Firmware 2.90 (2.27)
Parameter-Einstellungen	speed 38400 bit/s Adresse 1
Verbindung mit der GridVis
Modbus-Diagnose

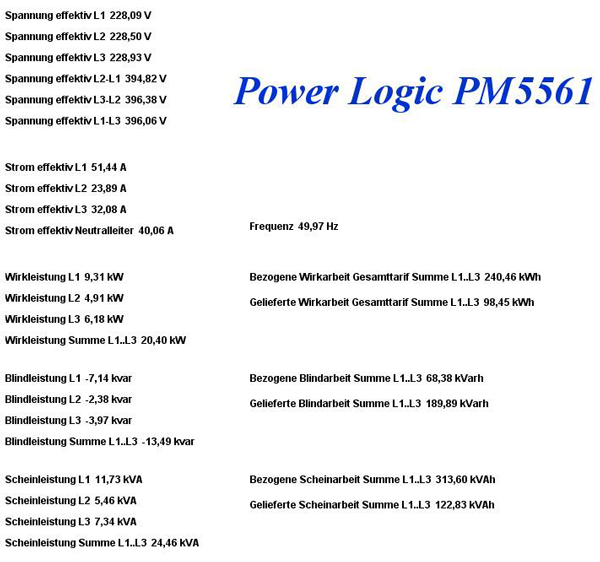

Online-Aufzeichnung

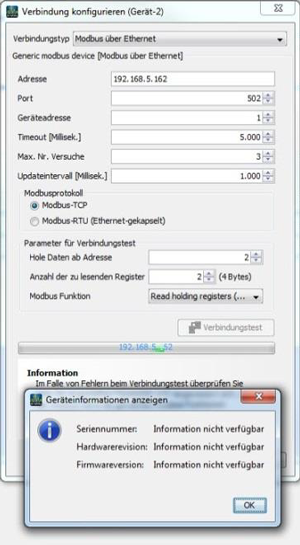

Beispiel: Software GridVis - Verbindung

Modbus-Profil Aufbau Schneider Power Logic PM5561

Pos.	Modbus-Adresse (dez.)	Wert	Format	Skalierung
1	3027	Spannung L1 [V]	FLOAT 32Bit	1
2	3029	Spannung L2 [V]	FLOAT 32Bit	1
3	3031	Spannung L3 [V]	FLOAT 32Bit	1
4	3019	Spannung L2-L1 [V]	FLOAT 32Bit	1
5	3019	Spannung L3-L2 [V]	FLOAT 32Bit	1
6	3023	Spannung L1-L3 [V]	FLOAT 32Bit	1
7	2999	Strom L1 [A]	FLOAT 32Bit	1
8	3001	Strom L2 [A]	FLOAT 32Bit	1
9	3003	Strom L3 [A]	FLOAT 32Bit	1
10	3005	Strom Neutralleiter [A]	FLOAT 32Bit	1
11	3059	Wirkleistung Sum L1-L3 [W]	FLOAT 32Bit	1000
12	3053	Wirkleistung L1 [W]	FLOAT 32Bit	1000
13	3055	Wirkleistung L2 [W]	FLOAT 32Bit	1000
14	3057	Wirkleistung L3 [W]	FLOAT 32Bit	1000
15	3067	Blindleistung Sum L1-L3 [var]	FLOAT 32Bit	1000
16	3061	Blindleistung L1 [var]	FLOAT 32Bit	1000
17	3063	Blindleistung L2 [var]	FLOAT 32Bit	1000
18	3065	Blindleistung L3 [var]	FLOAT 32Bit	1000
19	3075	Scheinleistung Sum L1-L3 [VA]	FLOAT 32Bit	1000
20	3069	Scheinleistung L1 [VA]	FLOAT 32Bit	1000
21	3071	Scheinleistung L2 [VA]	FLOAT 32Bit	1000
22	3073	Scheinleistung L3 [VA]	FLOAT 32Bit	1000
23	3109	Frequenz [Hz]	FLOAT 32Bit	1
24	3203	Bezogene Wirkarbeit L1-L3 [Wh]	Int 64Bit	1
25	3207	Gelieferte Wirkarbeit L1-L3 [Wh]	Int 64Bit	1
26	3219	Bezogene Blindarbeit L1-L3 [Varh]	Int 64Bit	0,001
27	3223	Gelieferte Blindarbeit L1-L3 [Varh]	Int 64Bit	0,001
28	3235	Bezogene Scheinarbeit L1-L3 [kVAh]	Int 64Bit	0,001
29	3239	Gelieferte Scheinarbeit L1-L3 [kVAh]	Int 64Bit	0,001
