TIP NOVA 5//1 A MID-4L, Drehstromwandlerzähler

Funktionscodes

fc3, fc4

Gateways

ProData2, Firmware 1.35
UMG 508, Firmware 2.052

Parameter-Einstellungen

• speed 19200 bit/s

• Adresse 1

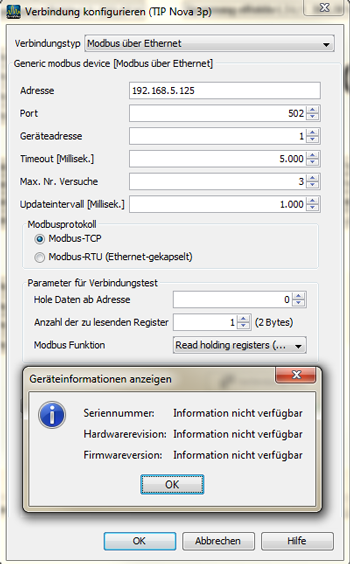

Verbindung mit der GridVis

Modbus-Diagnose

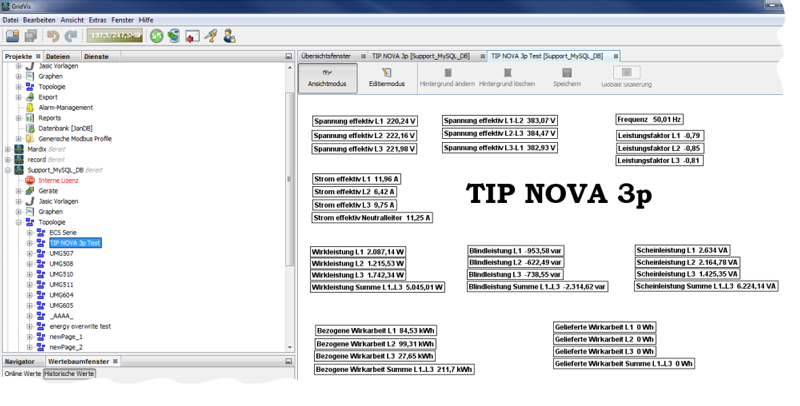

Online-Aufzeichnung

1

4096

Spannung L1

Float 32Bit

1

2

4098

Spannung L2

Float 32Bit

1

3

4100

Spannung L3

Float 32Bit

1

4

4102

Spannung L1-L2

Float 32Bit

1

5

4104

Spannung L2-L3

Float 32Bit

1

6

4106

Spannung L3-L1

Float 32Bit

1

7

4110

Strom L1

Float 32Bit

1

8

4112

Strom L2

Float 32Bit

1

9

4114

Strom L3

Float 32Bit

1

10

4116

Strom im N

Float 32Bit

1

11

4120

Leistungsfaktor L1

Float 32Bit

1

12

4122

Leistungsfaktor L2

Float 32Bit

1

13

4124

Leistungsfaktor L3

Float 32Bit

1

14

4128

Wirkleistung L1

Float 32Bit

1

15

4130

Wirkleistung L2

Float 32Bit

1

16

4132

Wirkleistung L3

Float 32Bit

1

17

4134

Wirkleistung Summe

Float 32Bit

1

18

4136

Scheinleistung L1

Float 32Bit

1

19

4138

Scheinleistung L2

Float 32Bit

1

20

4140

Scheinleistung L3

Float 32Bit

1

21

4142

Scheinleistung Summe

Float 32Bit

1

22

4144

Blindleistung L1

Float 32Bit

1

23

4146

Blindleistung L2

Float 32Bit

1

24

4148

Blindleistung L3

Float 32Bit

1

25

4150

Blindleistung Summe

Float 32Bit

1

26

4152

Frequenz

Float 32Bit

1

27

4352

Bezogene Wirkarbeit L1

Float 32Bit

1

28

4354

Bezogene Wirkarbeit L2

Float 32Bit

1

29

4356

Bezogene Wirkarbeit L3

Float 32Bit

1

30

4358

Bezogene Wirkarbeit Summe

Float 32Bit

1

31

4360

Gelieferte Wirkarbeit L1

Float 32Bit

1

32

4362

Gelieferte Wirkarbeit L2

Float 32Bit

1

33

4364

Gelieferte Wirkarbeit L3

Float 32Bit

1

34

4366

Gelieferte Wirkarbeit Summe

Float 32Bit

1
